힘 측정 관련
- 푸쉬풀게이지
- 토크게이지

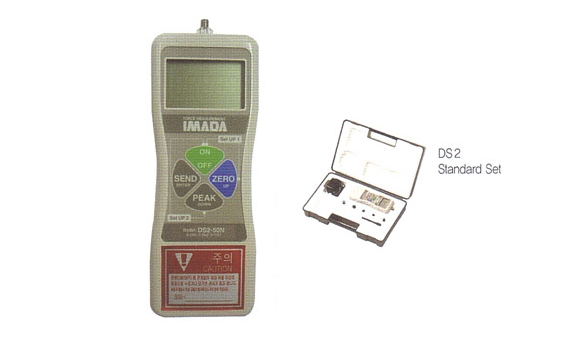

디지털 푸쉬풀게이지
- Kg (킬로그램), N (뉴턴), LB (파운드) 및 OZ (온스)의 3가지 단위로 다양하게 측정 값의 데이터를 표시합니다.
- 최근 출시된 디지털 포스 게이지는 기존 제품보다 훨씬 가볍고 혁신적입니다.
- PEAK 기능을 탑재하여 인장 및 압축 측정에서 최대치의 데이터를 정확히 기록할 수 있습니다.
- 알람(경고) 표기를 표기해줍니다.
- 기록 및 통계 처리의 데이터 출력 기능을 탑재하고 있어, 실험 결과를 보다 효과적으로 관리하고 분석할 수 있습니다.
| 품목코드 | 최대하중 | 최소눈금 |
|---|---|---|
| I-DS2-2N | 2N(200kgf) | 0.01N(0.1kgf) |
| I-DS2-5N | 5N(500kgf) | 0.001N(0.1kgf) |
| I-DS2-20N | 20N(2kgf) | 0.01N(0.001kgf) |
| I-DS2-50N | 50N(5kgf) | 0.01N(0.001kgf) |
| I-DS2-200N | 200N(20kgf) | 0.1N(0.01kgf) |
| I-DS2-500N | 500N(50kgf) | 0.1N(0.01kgf) |
| I-DS2-1000N | 1000N(100kgf) | 1N(0.1kgf) |

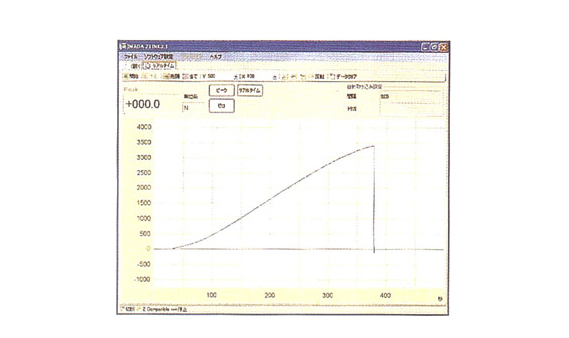

프로그램
디지털 포스 게이지의 RS232C 신호를 통해 컴퓨터와 연결되어 데이터를 입력하고 그래프를 생성할 수 있습니다. 최대 10회/초의 자동 측정과 수동 측정을 지원하며, 메모리에서 데이터를 읽어 저장하고 다양한 설정을 조정할 수 있습니다.
- 측정속도: 최대 10회/초까지의 임의 설정
- 평적직계출 및 CSV형식의 데이터 저장
대응기종 -
DS2시리즈/Z2시리즈/HTG2/DTX2
동작환경 - MS Windows 98SE/2000/NT/XP/MS.Net Framework 1.0이상

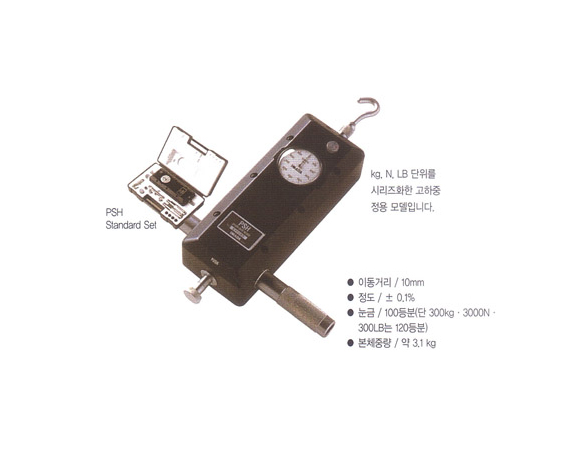

다이얼 푸쉬풀 게이지
| 품목코드 | 최대하중 | 분해능 |
|---|---|---|
| I-PSH-1000N | 1000N | 10N |
| I-PSH-2000N | 2000N | 20N |
| I-PSH-3000N | 3000N | 25N |

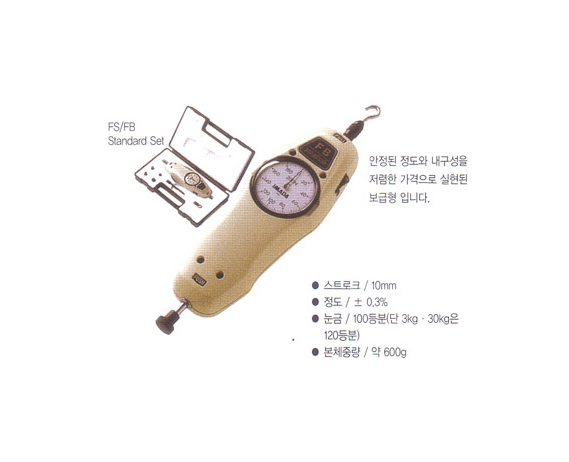

| 품목코드 | 최대하중 | 최소눈금 | 모델명 | 최대하중 | 최소눈금 |
|---|---|---|---|---|---|
| I-FS-1K | 1kg | 10g | I-FB-5K | 5kg | 50g |
| I-FS-2K | 2kg | 20g | I-FB-10K | 10kg | 100g |
| I-FS-3K | 3kg | 25g | I-FB-20K | 20kg | 200g |
| I-FS-4K | 4kg | 40g | I-FB-30K | 30kg | 250g |
| FS/kgf FB/kgf 1~4kgf 5~50kgf | |||||
| I-FB-40K | 40kg | 400g | |||
| I-FB-50K | 50kg | 500g | |||

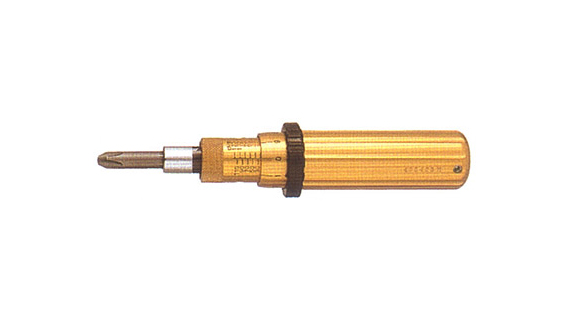

토크 게이지
| METRIC MODEL | CAPACITY (cN.m) | MIN~MAX | GRAD. | |
|---|---|---|---|---|
| Length (mm) | Weight (kg) | |||
| TN-1.5RTD | 2~15 | 0.1 | 100 | 0.05 |
| TN-3RTD | 4~30 | 0.2 | 100 | 0.05 |
| TN-6RTD | 10~60 | 0.5 | 105 | 0.08 |
| TN-12RTD | 20~120 | 1 | 120 | 0.13 |
| TN-26RTD | 60~260 | 2 | 140 | 0.22 |
| TN-50RTD | 100~500 | 2.5 | 150 | 0.33 |

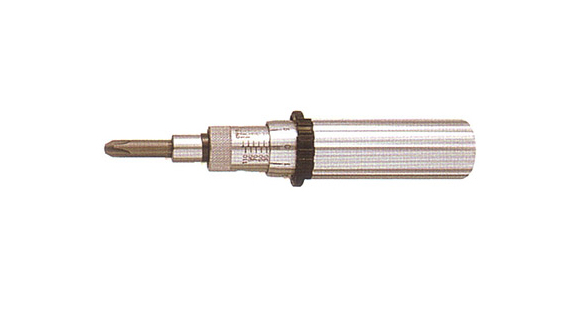

| METRIC MODEL | CAPACITY (cN.m) | MIN~MAX | GRAD. | |
|---|---|---|---|---|
| Length (mm) | Weight (kg) | |||
| 1.5LTD | 2~15 | 0.1 | 100 | 0.05 |
| 3LTD | 4~30 | 0.2 | 100 | 0.05 |
| 6LTD | 10~60 | 0.5 | 105 | 0.08 |
| 12LTD | 20~120 | 1 | 120 | 0.13 |
| 26LTD | 60~260 | 2 | 140 | 0.22 |
| 50LTD | 100~500 | 2.5 | 150 | 0.33 |
| 100LTD | 200~1000 | 5 | 180 | 0.58 |
| 200LTD | 300~2000 | 5 | 225 | 1.15 |

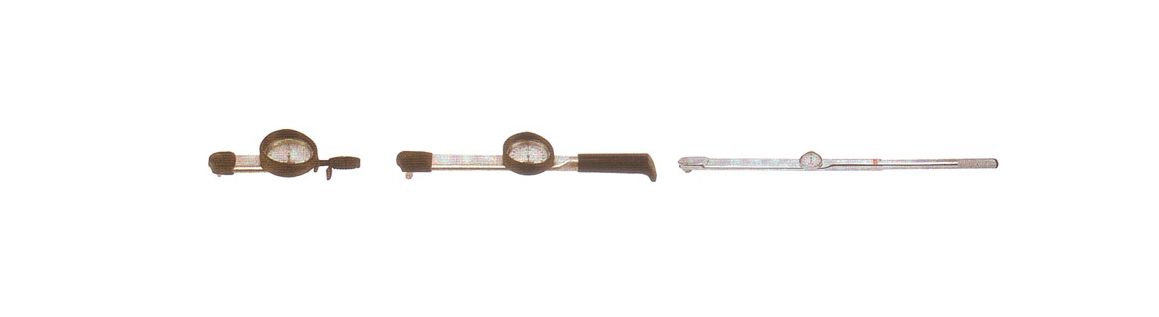

| S.I MODEL | CAPACITY [N.m] | MEtrIC MODEL | CAPACITY [kgf cm/kgf.m] | MAXHAND FORCE | MAXHAND [mm] | WEIGHT [kg] | AMERICAN MODEL | CAPACITY [lbf.in/lbf.ft] MIN.~MAX | ||
|---|---|---|---|---|---|---|---|---|---|---|
| MIN.~MAX | GRAD. | MIN.~MAX. | GRAD. | [N] | L' | |||||
| DB1.5N4-S | 0.2~1.5 | 0.02 | 15DB4-S | 2~15 | 0.2 | 8.8 | 250 | 0.4 | DB13l-2AS | 0~13 |
| DB3N4-S | 0.3~3 | 0.05 | 30DB4-S | 3~30 | 0.5 | 17.6 | DB26l-2AS | 0~26 | ||
| DB6N4-S | 0.6~6 | 0.1 | 60DB4-S | 6~60 | 1 | 35.3 | DB40l-2AS | 0~40 | ||
| DB12N4-S | 1~12 | 0.2 | 120DB4-S | 10~120 | 2 | 70.6 | DB75l-2AS | 0~75 | ||
| DB25N-S | 3~25 | 0.5 | 230DB3-S | 30~250 | 5 | 125 | 245 | DB15Ol-3AS | 0~150 | |
| DB50N-S | 5~50 | 450DB3-S | 50~450 | 208 | 320 | 0.6 | DB300l-3AS | 0~300 | ||
| DB100N-S | 10~100 | 1 | 900DB3-S | 100~1000 | 10 | 323 | 400 | 0.7 | DB600l-3AS DB50F-3AS | 0~600 0~50 |
| 0DB200N-S | 20~200 | 2 | 1800DB3-S | 200~2000 | 488 | 500 | 1 | DB100F-4AS | 0~100 | |
| DB280N-S | 30~280 | 5 | 2800DB3-S | 3~28 | 20 | 467 | 690 | 1.65 | - | - |
| DB420N-S | 40~420 | 4200DB2-S | 4~42 | 0.5 | 525 | 890 | 2.5 | DB250F-6AS | 0~250 | |
| DB560N-S | 50~560 | 10 | 5600DBE2-S | 5~56 | 560 | 1100 | 4 | DB350F-6AS | 0~350 | |
| DB700N-S | 70~700 | 7000DBE2-S | 7~70 | 1 | 609 | 1260 | 5.5 | DB500-6AS | 0~500 | |
| DB850N-S | 100~850 | 8200DBE2-S | 10~85 | 680 | 1360 | 6.1 | - | - | ||
| DB1000N-S | 100~1000 | 10000DBE2-S | 10~100 | 741 | 1490 | 6.4 | DB800F-8AS | 0~800 | ||
| DB1400N-S | 200~1400 | 20 | 14000DBE2-S | 20~140 | 2 | 875 | 1740 | 8.6 | DB1000F-8AS | 0~1000 |
| DB2100N-S | 200~2100 | 21000DBE2-S | 20~210 | 1050 | 2140 | 12.8 | DB1500F-8AS | 0~1500 | ||
| DB2800N-S | 300~2800 | 50 | 28000DBE2-S | 30~280 | 5 | 1250 | 2380 | 16.8 | DB2000F-12AS | 0~2000 |
| DB4500N-S | 500~4500 | 45000DBR-S | 50~450 | 3750 | 1285 | 24.5 | DB3000F-12AS | 0~3000 | ||
| DB6000N-S | 600~6000 | 60000DBR-S | 60~600 | 4000 | 1585 | 25.5 | - | - | ||
